4. 网络可视化

4.1. 网络需求

在运维中，网络专家需要从大量的数据中，寻找异常数据或探测出网络趋势。网络可视化以生动形式呈现隐藏的庞大数据，有效帮助用户做业务的数据洞察

4.2. 技术优势

Zabbix是一个企业级的、开源的、分布式的监控套件。可以实时监控交换机的系统、网络和服务状况。在ZabbixServer上导入ConnetOS的Zabbix监控模板后便可以支持网络的可视化监控。

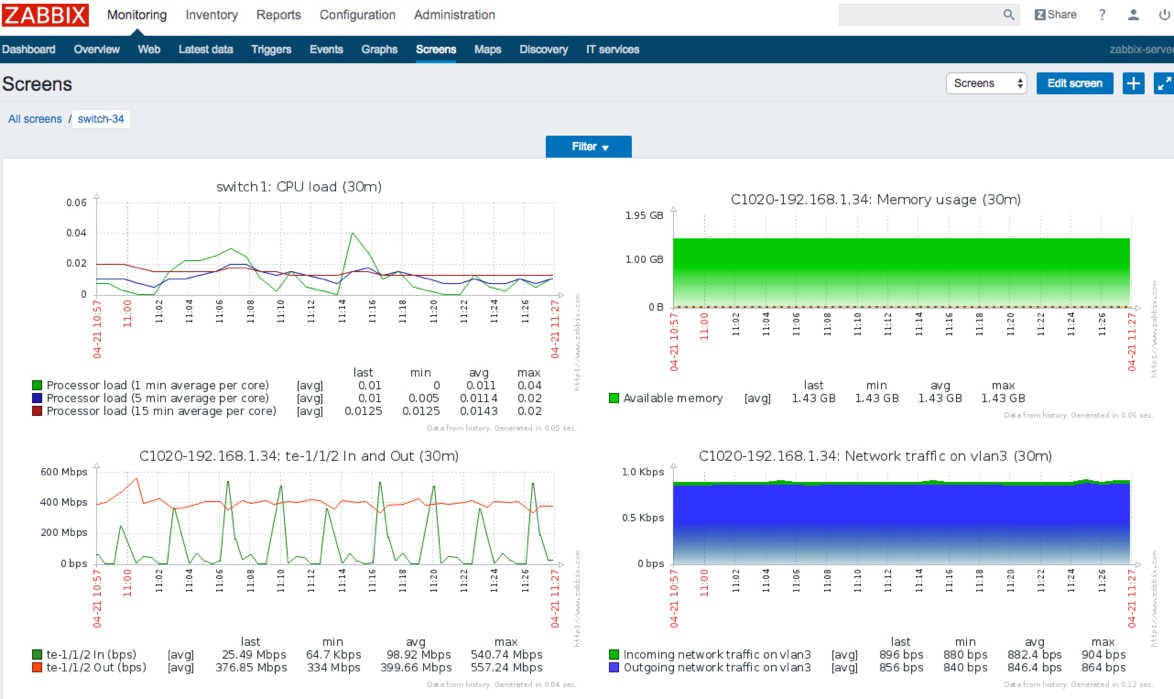

ConnetOS能够提供给用户生动、形象的监控效果。

../_images/zabbix-monitor.png

4.3. 实现方案

4.3.1. 导入监控模板

通过Web浏览器登录Zabbix的控制平台，进入导入模板的界面，Configuration->Templates->Import。

选中本地的模板文件ConnetOS_Zabbix_Template.xml，点击Import。

设置SNMP Community宏，Administration->General->Macros 此处的配置要与交换机中的community保持一样。

4.3.2. 导入ConnetOS模板

Zabbix需要外部shell脚本实现对交换机内存的监控，登录安装Zabbix Server的服务器，进入Zabbix执行外部脚本的目录/usr/lib/zabbix/externalscripts，该目录可以通过Zabbix Server的配置文件zabbix_server.conf找到。

将附件中的ConnetOS_Zabbix_Script.sh复制到usr/lib/zabbix/externalscripts/中，并更改权限为777:

$ sudo cp ConnetOS_Zabbix_Script.sh /usr/lib/zabbix/externalscripts/
$ sudo chmod 777 /usr/lib/zabbix/externalscripts/ConnetOS_Zabbix_Script.sh

4.3.3. 创建Hosts

打开创建主机界面，Configuration->Hosts->Create host。

  1. Host name 主机名称，最好与交换机名称一致，可再带上交换机的IP。
  2. Group 选择交换机所属的群组Switch。
  3. Agent interfaces 填写交换机的IP。
  4. SNMP interfaces 填写交换机的IP。
  5. 选择Host选择旁边的Templates选项为主机选择所属的模板。
  6. 点击Select进入到模板选择界面。
  7. Group 这里选择之前建立的Switch Templates。
  8. 选择主机所属的模板，点击Select返回Host的Templates界面。
  9. 再次执行第6步的操作添加Linux模板，这次选择Templates的Group。选择Template OS Linux的模板之后点击Select。
  10. 点击Add，确定增加这个模板给到这个Host，这一步很重要。
  11. 确定Linked templates里面有我们刚才选择的模板之后，点击Add，创建完成。

创建完成后主机会自动建立模板中创建好的Item。Availablity这一栏中的SNMP是绿色的，表示通过SNMP监控成功，不成功则为红色。

4.3.4. 配置ConnetOS

进入ConnetOS CLI之后做如下配置:

ConnetOS>
ConnetOS> configure
ConnetOS# set protocols snmp community public
ConnetOS# commit
